根據隧道照明照度和隧道燈光均勻度的標準要求，目前LED隧道燈的平均安裝間距應小于4m，在滿足隧道基本段亮度（照度）標準的情況下，隧道基本段的基本照明燈具布置為兩排，間距為4m~6m（雙排設置，等于是每2-3米遠一盞燈），根據基本段照明燈具的間距計算出隧道其他各段設計亮庋（照度）及安裝布置如下：

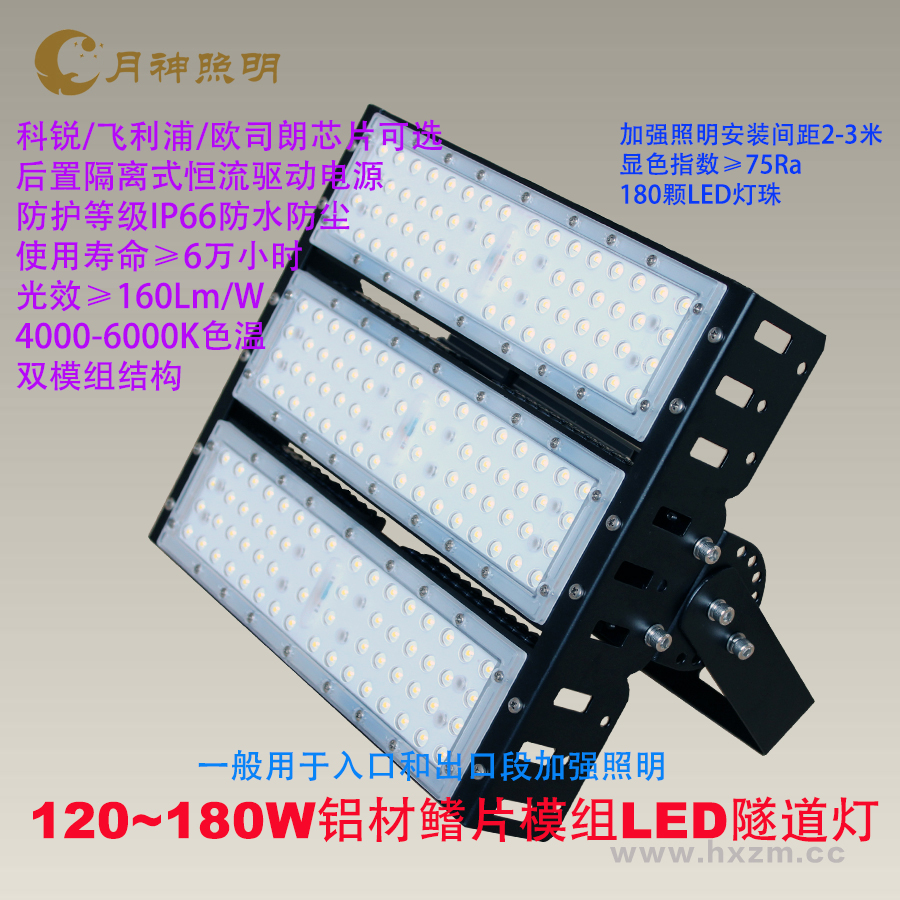

1)隧道入口段加強照明：入口段長度為50m，設計亮度（照度）為88cd/m2 (17601x)，根據月神照明LED隧道燈的光通量計算得出，LED隧道燈布置為六排，加強照明燈為兩排月神照明100W的LED隧道燈，間隔1~1.2米遠一盞。基礎照明為兩排月神照明50W的LED隧道燈，間隔1.5~2米遠一盞。應急照明LED隧道燈為兩排30W的LED應急隧道燈，間隔2~4米遠一盞。
2)隧道過渡段照明：過渡段總長度為150m，其中：
過渡段1長度為50m，設計亮度（照度）為26.4cd/m2(5301x)，照明燈具布置為六排，加強燈為兩排80W的月神照明LED隧道燈，間隔1.2-1.5米遠一盞。兩排50W月神照明LED隧道燈，間隔2~2.5米遠一盞。應急照明為兩排30W的月神照明應急LED隧道燈，間隔3-5米遠一盞。
過渡段2長50m，設計亮度（照度）為8.8cd／m2( 1801x)，照明燈具布置為四排，加強燈為兩排50W的月神照明LED隧道燈，間隔1.5~2.5米遠一盞。應急照明為兩排30W的月神照明應急LED隧道燈，間隔4-6米一盞。
過渡段3長50m，設計亮度（照度≯為3.08cd／m2（601x，設計取值l00lx），照明燈具布置為三排?；A(chǔ)照明為兩排50W月神照明LED隧道燈，間隔2-3米遠一盞。應急照明為一排，采用月神照明應急30W的LED隧道燈，間隔5-7米遠一盞。
3)隧道基本段照明：基本段設計亮度（照度）為5. 0cd/m2( l00lx)，照明燈具布置為三排。兩排月神照明50W隧道燈，間隔4-6米遠一盞。一排應急照明燈具，采用月神照明30W的應急LED隧道燈，間隔6-8米遠一盞。
4)隧道出口段照明：出口段長度為60m，設計亮度（照度）為基本段的5倍，即25.0cd／rTi2 (2501x)，照明燈具布置為四排，加強燈為兩排100W的月神照明LED隧道燈，間隔2-3米遠一盞，兩排應急照明燈，采用月神照明應急LED隧道燈30W的，間隔3-5米遠一盞。
隧道照明系統除了照明燈具以外，現場還有照明配電箱、電纜及照明控制系統?；径握彰髋潆娤涫敲块g隔120m左右設一臺入口段設一臺，每個過渡段各設一臺。根據照明負荷的分布情況，在隧道內設有兩座照明配電室。
中山市月神照明燈飾有限公司 技術部
2023-02-13于中山古鎮
